DigitalTWIN: Mit Mixed Reality zum schnellen Soll/Ist-Abgleich auf der Baustelle

Remote-Anbindungen mit mobilen Endgeräten werden auf der Baustelle immer wichtiger, um den Soll/Ist-Abgleich von der Planung bis zur Montage unter Zeitdruck synchronisieren zu können. In Kombination mit moderner Mixed-Reality-Technologie kann der Prüfungsprozess weiter vereinfacht und komfortabler gestaltet werden. Entwickelt wurde die Demo von den Konsortialpartnern seele, Fraunhofer HHI und Carl Zeiss 3D Automation.

3D-Scans sind im Bauwesen gängige, digitale Werkzeuge zum Abgleich von Soll/Ist-Zuständen von Bauteilen. Das zu prüfende Bauteil wird mittels 3D-Scanner „abgetastet“ und in Form einer sog. Punktwolke als virtuelles Modell aufbereitet.

Aufgrund der unterschiedlichen Datenstruktur müssen die Rohdaten für den Abgleich mit dem 3D-Modell oder der CAD-Zeichnung bisher manuell verschlankt und justiert werden. Erst dann kann die Auswerte-Software den Soll/Ist-Vergleich durchführen und auf einem Monitor darstellen. Ein datenintensives Vorgehen, bei dem Bandbreite und Rechnerkapazität insbesondere auf Baustellen schnell zum digitalen Flaschenhals werden.

„Freigaben am Bau können schneller gehen, um beispielsweise die nachfolgenden Montagearbeiten direkt beginnen zu können oder um erforderliche Nacharbeiten oder sogar die Nachproduktion schneller in die Wege leiten zu können. Es ist wichtig, ein Bauteil vor Ort schnell und verlässlich mit den Planungsdaten abgleichen zu können“, so Fabian Schmid, Projektleiter DigitalTWIN und Leiter Entwicklung digitaler Werkzeuge und Systemintegration se commerce GmbH.

Schmid stellt weiter fest: „Bei seele setzen wir 3D-Scanner für Qualitätssicherungszwecke seit Jahren gezielt ein. In der Fertigung ist ein solcher Abgleich kein Problem. Aber auf den Baustellen, wo performante IT-Infrastruktur nur selten oder nur rudimentär vorhanden ist, sind datenintensive Anwendungen wie die vernetzte, modellbasierte Qualitätssicherung eine Geduldsprobe. Mit der Demo schaffen wir nicht nur Praxisbezug, sondern zeigen einen echten Mehrwert für das Bauwesen.“

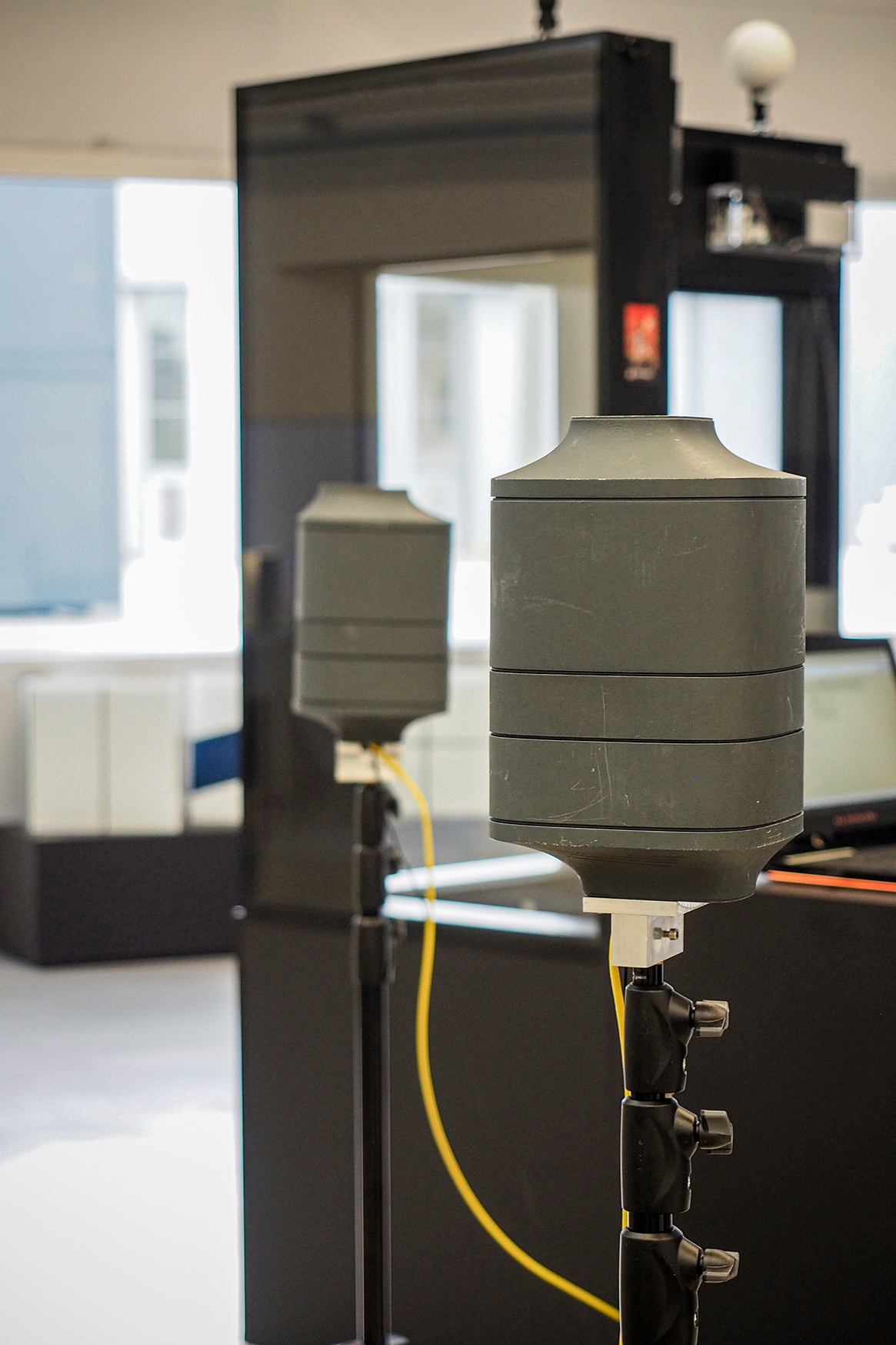

DigitalTWIN nutzt für den Soll/Ist-Abgleich hochperformante, skalierbare Technologien. Dabei wurde zunächst gängige LAN-Verkabelung durch schnelle 5G-Funktechnologie zur Beschleunigung der Datenübertragung ersetzt. Mittels sog. mmWaves können die Punktewolken aus dem FARO-Scanner oder andere Daten mit einer Geschwindigkeit von mindestens 2 Gigabit/s an den Knotenendpunkt zur angebundenen, leistungsfähigen Netzwerk- und Rechnerinfrastruktur übertragen werden.

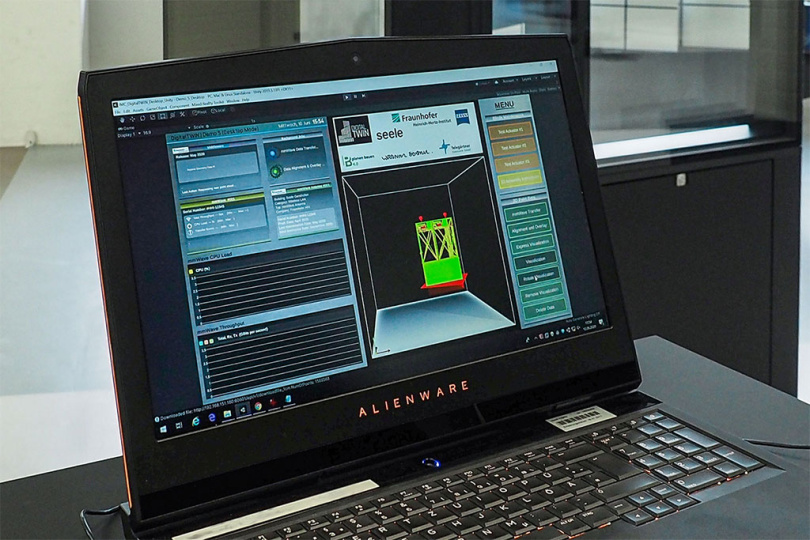

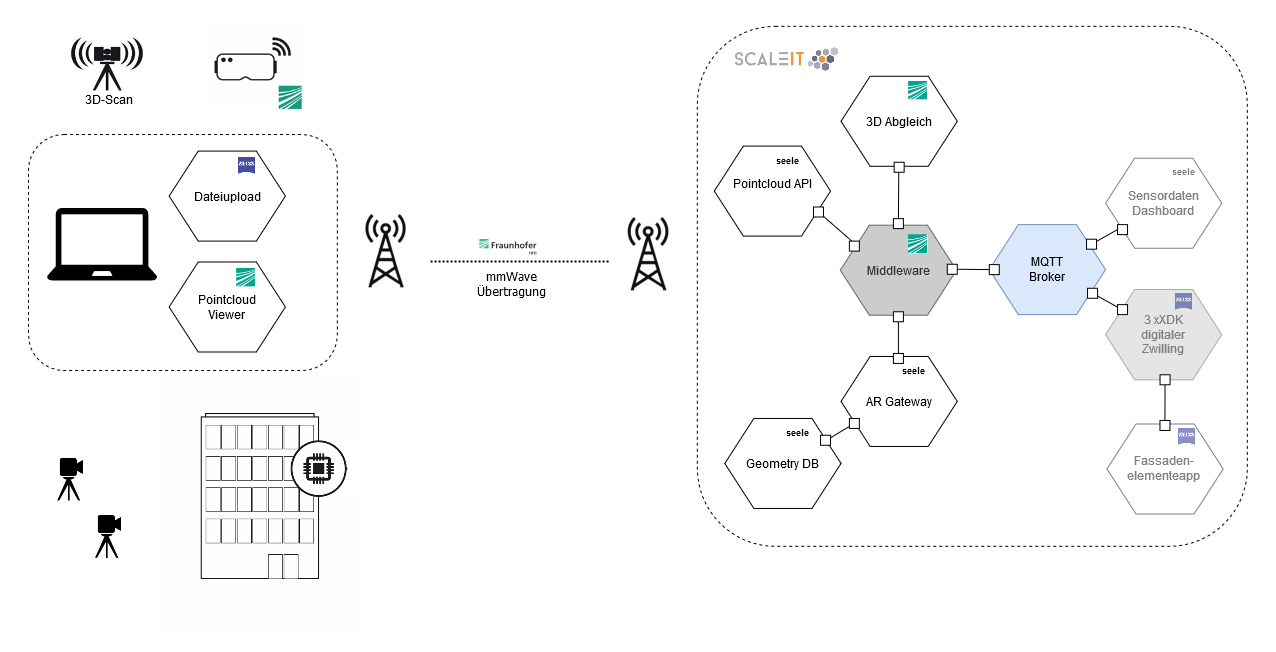

Für die Verarbeitung der datenintensiven Punktewolkenmodelle nutzt DigitalTWIN eine lokal gehostete Cloud-Umgebung mit ScaleIT-Technologien. ScaleIT funktioniert als eine Art Schaltzentrale, hostet die benötigten Anwendungen und stellt die Kommunikation der Systeme sicher. Eingebundene leistungsstarke Edge- oder Enterprise-Server bereiten die 3D-Punktewolken mittels eines Algorithmus als HeatMap für die visuelle Überprüfung auf. Die Rückübertragung des Vergleichsmodells (HeatMap) an den Anwender erfolgt ebenfalls via mmWave-Übertragung.

Durch die Ausreizung der virtuellen Umgebung liefert die Demo nicht nur ein schnelleres, sondern auch ein genaueres Ergebnis. Deutlich mehr Modellinformationen bleiben erhalten, wodurch die Differenz zwischen den Punkten im Ist- und Soll-Modell minimiert wird und so ein präziserer Abgleich erfolgt.

Im Rahmen der Demo testet DigitalTWIN gleichzeitig den Einsatz von Mixed-Reality-Technologie: Statt auf einem Bildschirm wird der Abgleich zwischen Referenz- und Sollmodell in einer AR-Brille (HoloLens) dargestellt. Der Prüfer erhält dabei das 3D-Modell in eine virtuelle Umgebung projiziert.

Über Bedienelemente kann der Nutzer das Modell steuern, vergrößern und rotieren, wodurch eine detaillierte Prüfung aus verschiedenen Perspektiven möglich wird. Dabei werden Punkte mit einer hohen Abweichung vom Toleranzbereich visuell in der HeatMap hervorgehoben. Gleichzeitig sind über ein 5G-Bedienerinterface Metadaten sowie Livewerte des Datendurch-satzes zwischen den 5G-Knoten abrufbar. Sie werden dem Nutzer in Form eines Tachos dargestellt und zeigen Ausschläge bei der Datenübertragung.

Für die Modell-Anwendung nutzte das Konsortium ein aufwändiges Glasfassaden-Exponat von seele. Dabei stellten die reflektierenden Glasflächen eine Herausforderung beim Scan-Prozess dar und demonstrieren die Komplexität der Qualitätsprüfung mittels 3D-Scan. Eine Zusammenfassung der Demo ist als Clip auf YouTube abrufbar.

Zu YouTube

DigitalTWIN ermöglicht durch die weltweit tätigen Partner die Diskussion der Rahmenbedingungen in den unterschiedlichen Märkten und die Reflexion, wie zukünftig das Bauschaffen in Deutschland und die Struktur unserer Wirtschaft als Vorteil im global umkämpften IT-Markt genutzt und ausgebaut werden kann. Dementsprechend formen führende Dienstleister und Industrieunternehmen aus den Bereichen Bau, IT-, Kommunikations- und Automatisierungs-technik sowie führende Forschungseinrichtungen das Konsortium. Die Konsortialpartner sichern durch ihr breites Kompetenzspektrum die Expertise des interdisziplinären Vorhabens.

DigitalTWIN schafft durch die Kompetenzbündelung von namhaften Beteiligten einen Mehrwert für die Realisierbarkeit der IKT-Lösungen und ermöglicht eine direkte und kritische Über-prüfung, ob die Konzepte und Ansätze praxistauglich umgesetzt werden können. Begleitet wird das Projekt von Expertisen zur Datensicherheit, IT-Sicherheit sowie zur methodischen Optimierung von Unternehmensprozessen, um den Einsatz in sehr unterschiedlichen Firmenstrukturen und Anwendermärkten sicherzustellen.

secommerce GmbH
Heinrich-Hertz-Institutder Fraunhofer-Gesellschaft zur Förderung der angewandten Forschung e.V.
TelegärtnerKarl Gärtner GmbH
Carl Zeiss 3D Automation GmbH
planen-bauen 4.0 –Gesellschaft zur Digitalisierung des Planens, Bauens und Betreibens mbH
WernerSobek AG

Assoziierte Partner

• ISD
• Schindler
• Hochschule für Technik Stuttgart
• Diota GmbH
• seele GmbH
• Hochschule Albstadt-Sigmaringen
• Wilhelm Geiger GmbH & Co. KG
• Hochschule Augsburg

Weitere Informationen

https://d-twin.eu/

Quelle: DigitalTWIN / se commerce GmbH; © Fotos: se commerce
